型号

ANT-AU202-A

ANT-AU202-B

ANT-AU202-C

类型

WIFI

GPRS

TCP

尺寸

L*W*H=83*84*24mm

工作温度

-25 ~ 85°C

工作湿度

湿度: 10 ~ 85%

保存环境

-40 ~ 105°C，5 ~ 95% RH（无凝露）

输入电压

DC 5 ~ 16 V

工作电流

110mA（aver）@5V

功耗

<1W

处理器

32位ARM

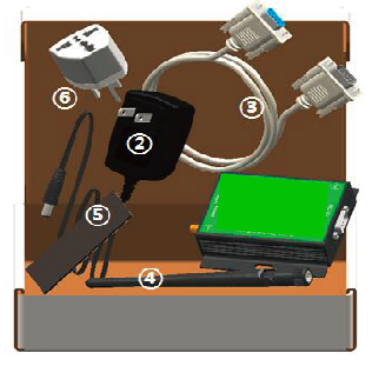

配件

5V1A高品质电源

公对母串口线（1.2m）

背胶磁铁

万能电源转接头

天线

5V1A高品质电源

公对母串口线（1.2m）

背胶磁铁

万能电源转接头

天线

5V1A高品质电源

公对母串口线（1.2m）

背胶磁铁

万能电源转接

接口

2（1路RS-232，1路RS-485，不可同时工作）

串口接口标准

RS-232：DB9孔式，RS-485：2线（A+，B-）

波特率

600～230.4K

串口保护

RS-485：防静电 2KV

网络接口标准

RJ45

网络接口速率

10/100 Mbps，MDI/MDIX交叉直连自动切换

网络接口保护

2KV电磁隔离，外壳隔离保护

网络协议

IP，TCP，UDP，ARP，ICMP，DNS, DHCP

*注：ANT-AU202-B无RESET键

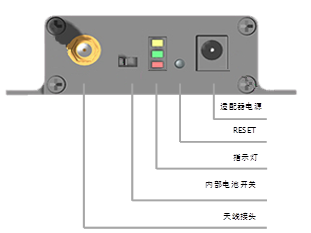

电源

适配器接头，满足5-18VDC电源

RESET

重置键，HK-U2智盒配置WIFI密码时使用；

点动RESET键，智盒的红灯进入快闪状态，智盒进入网络搜索和配置状态

指示灯

黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮

绿灯---网络指示灯，网络连接正常时绿灯亮

红灯---服务器指示灯，红灯亮则服务器连接正常

电池开关

智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电

天线接口

外置天线接入点

电源

适配器接头，满足5-18VDC电源

指示灯

黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮

绿灯---网络指示灯，网络连接正常时绿灯亮

红灯---服务器指示灯，红灯亮则服务器连接正常

电池开关

智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电

网线接口

网络接口，默认智盒为DHCP，如需配置固定IP，则需结合IP配置工具

RS232

PIN2---RXD

PIN3---TXD

PIN5---GND

RS485

左：A（+）   右：B（-）
