型号

ANT-AU201-A

ANT-AU201-B

ANT-AU201-C

类型

WIFI

GPRS

TCP

尺寸

L*W*H=83*84*24mm

工作温度

-25 ~ 85°C

工作湿度

湿度: 10 ~ 85%

保存环境

-40 ~ 105°C，5 ~ 95% RH（无凝露）

输入电压

DC 5 ~ 16 V

工作电流

110mA（aver）@5V

功耗

<1W

处理器

32位ARM

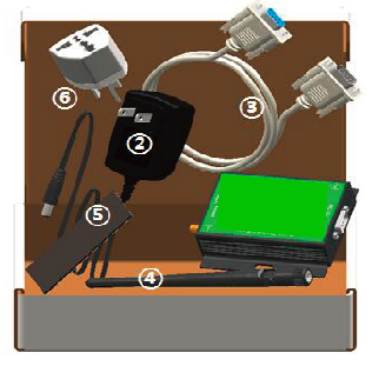

配件

天线

背胶磁铁

万能电源转接头

5V1A高品质电源

公母串口线（1.2m）

天线

背胶磁铁

万能电源转接头

5V1A高品质电源

公母串口线（1.2m）

网线

背胶磁铁

万能电源转接头

5V1A高品质电源

公母串口线（1.2m）

串口接口标准

RS-485：2线（A+，B-）

波特率

600～230.4K

串口保护

RS-485：防静电 2KV

网络接口标准

RJ45

网络接口速率

10/100Mbps，MDI/MDIX交叉直连自动切换

网络接口保护

2K电磁隔离，外壳隔离保护

网络协议

IP，TCP，UDP，ARP，ICMP，DNS, DHCP

*注：ANT-AU201-B无RESET开关

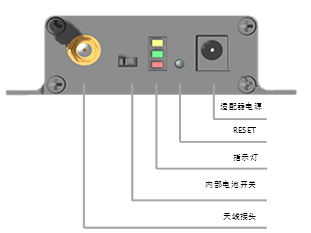

电源

适配器接头，满足5-18VDC电源

RESET

重置键，HK-D2智盒配置WIFI密码时使用；

点动RESET键，智盒的红灯进入快闪状态，智盒进入网络搜索和配置状态

指示灯

黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮

绿灯---网络指示灯，网络连接正常时绿灯亮

红灯---服务器指示灯，红灯亮则服务器连接正常

电池开关

智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电

天线接口

外置天线接入点

电源

适配器接头，满足5-18VDC电源

指示灯

黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮

绿灯---网络指示灯，网络连接正常时绿灯亮

红灯---服务器指示灯，红灯亮则服务器连接正常

电池开关

智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电

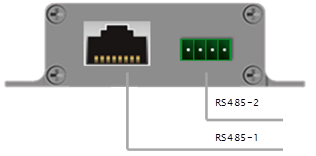

网线接口

网络接口，默认智盒为DHCP，如需配置固定IP，则需结合IP配置工具

RS485-1

Pin1：A+

Pin2：B-

Pin3：NA

Pin4-Pin5：+12V

Pin6：NA

Pin7-Pin8：GND

RS485-2

从左至右：A+，B-，+12V，GND
